Srce svakog računara je procesor (CPU). Njegova instalacija na matičnu ploču često predstavlja najstresniji trenutak za svakoga ko prvi put samostalno sklapa računar. Razlog je jednostavan – procesori su izuzetno osetljivi, a jedan pogrešan potez može dovesti do oštećenja komponente koja košta stotine evra.
Kao Vaš pouzdan servis računara, redovno se susrećemo sa posledicama nepravilne montaže. Danas Vam objašnjavamo razlike u procesorskim podnožjima (socketima), kako da pravilno instalirate procesor i donosimo Vam realan primer iz naše prakse gde smo spasili jedan „otpisan“ AMD Ryzen.
AMD vs. Intel: Gde se nalaze iglice?
Kada govorimo o ležištima za procesore, važno je razumeti dva osnovna dizajna: PGA i LGA.
PGA (Pin Grid Array): Karakterističan za starije AMD procesore i aktuelnu AM4 platformu (Ryzen serije 1000 do 5000). Kod ovog dizajna, osetljive iglice (pinovi) nalaze se na samom procesoru. Na primer, AM4 procesor ima tačno 1.331 izuzetno tanku nožicu.
LGA (Land Grid Array): Standard koji Intel koristi godinama, a na koji je nedavno prešao i AMD sa novom AM5 platformom. Ovde su iglice smeštene u samom socketu na matičnoj ploči, dok procesor sa donje strane ima samo ravne, zlatne kontakte. Intelov LGA 1700 socket, kao što mu ime kaže, ima 1.700 nožica na ploči.
Iako LGA prebacuje rizik od oštećenja sa procesora na matičnu ploču, osetljivost je i dalje ista. Krivljenje pinova u socketu na ploči je podjednako veliki problem.
Zlatno pravilo montaže: Pratite trougao
Pravilna montaža zahteva nultu upotrebu sile. Ležišta se nazivaju ZIF (Zero Insertion Force), što znači da procesor bukvalno treba sam da „upadne“ u svoje mesto.

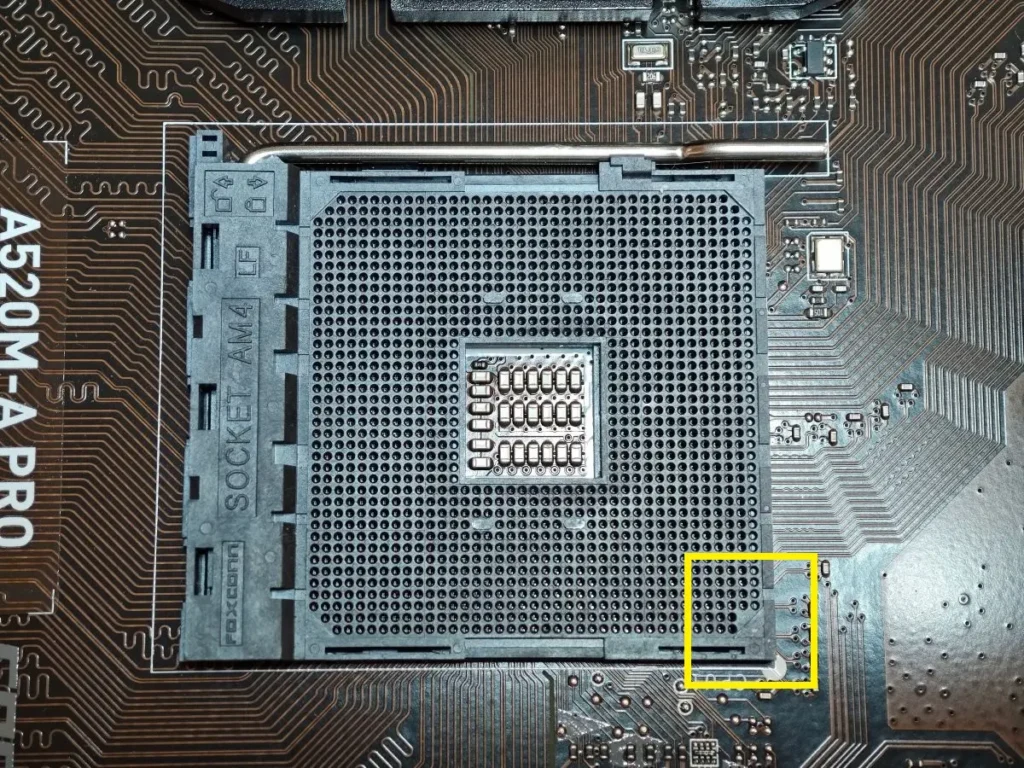

Kako biste to postigli, potrebno je da poravnate zlatni trougao na uglu procesora sa utisnutim trouglom na socketu matične ploče.
Nakon što procesor bez otpora legne u ležište, osiguravate ga spuštanjem metalne poluge. Sledeći korak je montaža hladnjaka. Kako biste obezbedili optimalne temperature i sprečili pregrevanje, uvek preporučujemo upotrebu premijum termalne paste, kao što je Arctic MX-6, koja se u praksi pokazala kao apsolutni kralj hlađenja.
Šta kada stvari krenu po zlu? (Slučaj iz našeg servisa)
Kada se procesor ne postavi pod pravim uglom, ili ako se pokuša nasilno guranje u ležište, dolazi do onoga čega se svi plaše – krivljenja iglica.

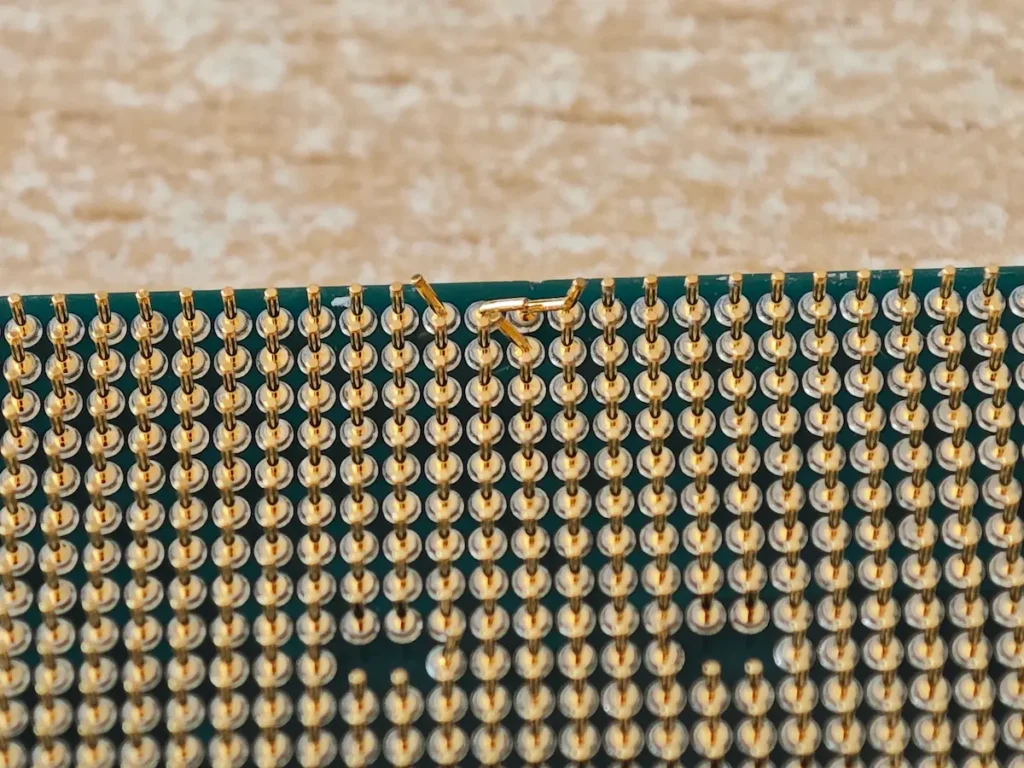

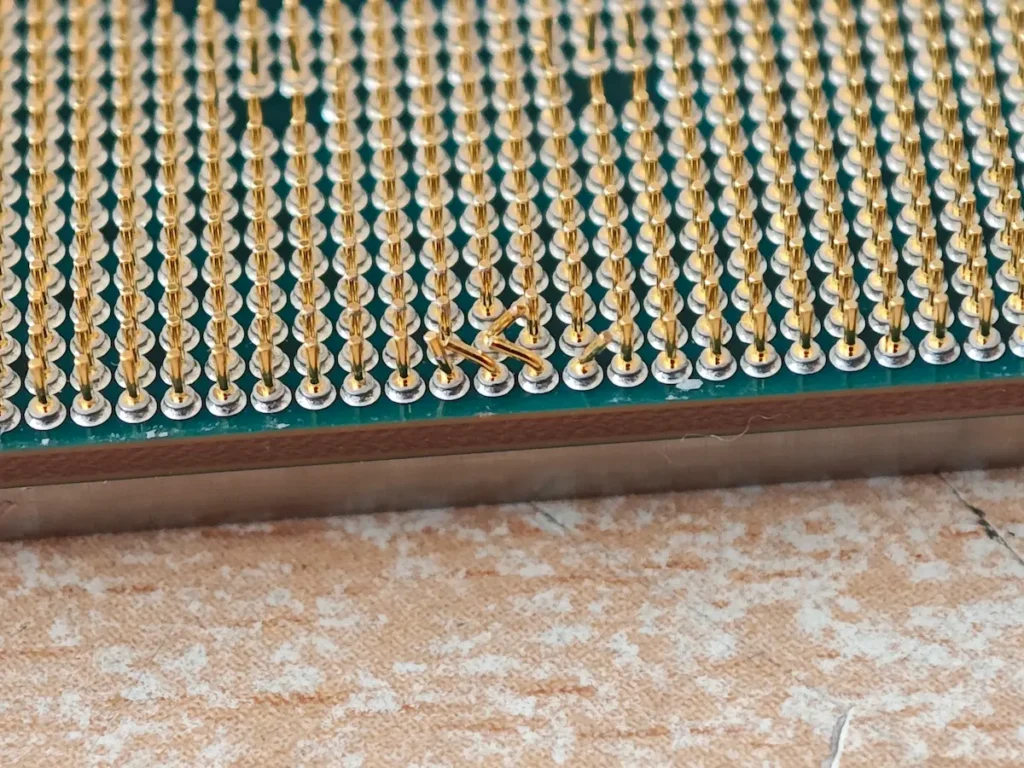

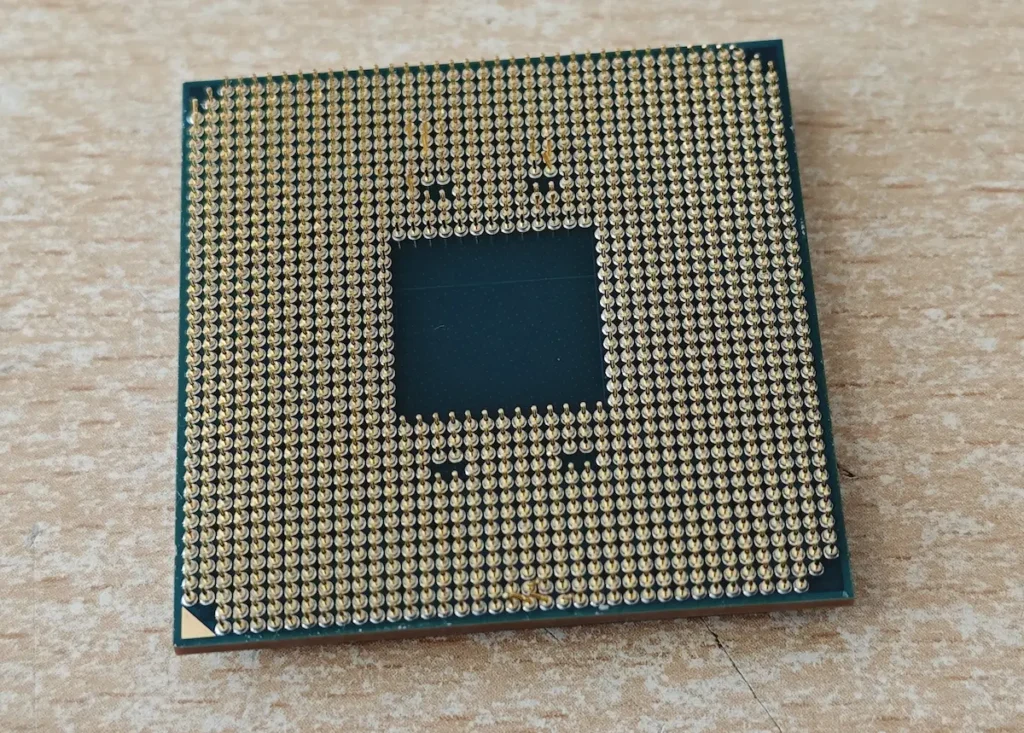

Nedavno smo imali servisnu intervenciju na procesoru AMD Ryzen 7 5700X. Korisnik je prilikom montaže pritisnuo procesor koji nije dobro legao u socket. Rezultat možete videti ispod.
Da li je popravka moguća?
Ispravljanje pinova je mikroskopski posao koji zahteva mirnu ruku, odlično osvetljenje, uveličavajuća stakla i mnogo strpljenja. Iako je ponekad moguće vratiti iglice u prvobitni položaj, moramo biti iskreni – garancije nema.
Materijal od kojeg su pinovi napravljeni pati od zamora materijala. Prilikom ispravljanja, čak i uz najveću pažnju, iglica može jednostavno pući. Ako pukne pin zadužen za uzemljenje, procesor možda i preživi. Ali, ako pukne pin zadužen za komunikaciju sa memorijom ili PCI-E linijama, procesor postaje neupotrebljiv.
U ovom konkretnom slučaju, uz primenu adekvatnog alata i stručnosti našeg tima, uspeli smo pažljivo da vratimo sve pinove u savršenu vertikalu.

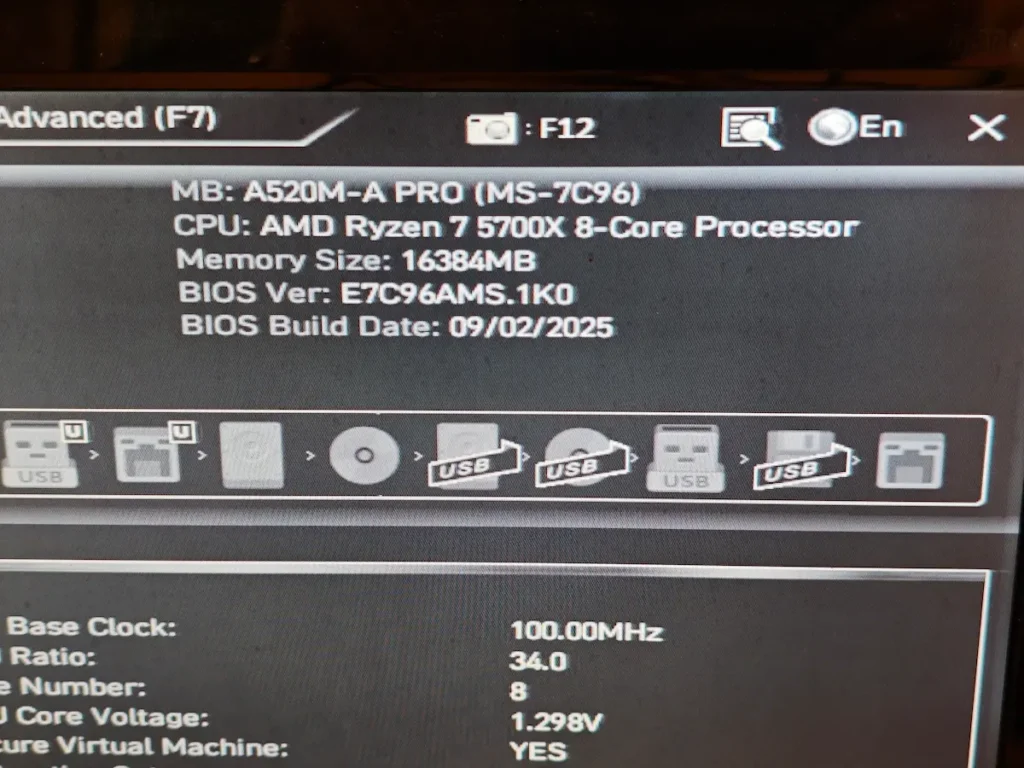

Nakon intervencije, usledio je test istine – montaža na MSI A520M-A PRO matičnu ploču i paljenje računara.
Pojavljivanje BIOS ekrana potvrdilo je da je operacija bila 100% uspešna! Sistem je uredno prepoznao osmojezgarni Ryzen i svih 16GB radne memorije. Još jedan komad skupog hardvera je spašen.
Zaključak: Prepustite rizik nama
Sklapanje računara treba da bude uživanje, a ne stres. Ako niste potpuno sigurni u to što radite, uvek je pametnije zatražiti pomoć stručnjaka.
Bilo da Vam je potrebno sklapanje novog računara, nadogradnja gde ubacujemo brzi m.2 SSD (ili SSD NVMe za maksimalne performanse), ili kompleksnije intervencije kao što su zamena ekrana laptopa i spasavanje hardvera – MKračunari su Vam na raspolaganju.
Ne rizikujte oštećenje komponenti. Donesite Vaš uređaj kod nas u Savezničku 8 i obezbedite sebi miran san uz profesionalnu uslugu.
